康明斯B系列柴油發動機冷卻系統流程圖

流程圖

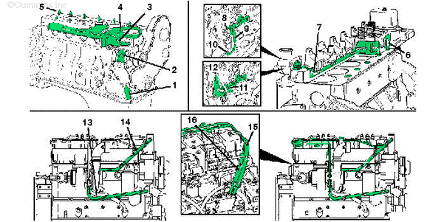

1冷卻液進口 2水泵 3冷卻液流經機油冷卻器 4通過氣缸的冷卻液流 5至缸蓋的冷卻液流 6從缸體流出的冷卻液 7至節溫器殼體的冷卻液 8節溫器 9冷卻液旁通通道 10至水泵進口的冷卻液流 11旁通通道關閉 12至散熱器的冷卻液 13至軸承座的冷卻液 14從軸承座流出的冷卻液 15流到蒸發器的冷卻液（僅限于 B5.9 LPG 和 B LPG Plus） 16從蒸發器流出的冷卻液（僅限于 B5.9 LPG 和 B LPG Plus）

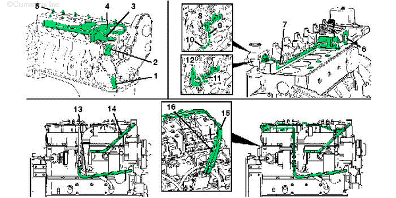

1冷卻液進口 2水泵 3冷卻液流經機油冷卻器 4通過氣缸的冷卻液流 5至缸蓋的冷卻液流 6從缸體流出的冷卻液 7至節溫器殼體的冷卻液 8節溫器 9冷卻液旁通通道 10至水泵進口的冷卻液流 11旁通通道關閉 12至散熱器的冷卻液 13至軸承座的冷卻液 14從軸承座流出的冷卻液 15流到蒸發器的冷卻液（僅限于 B5.9 LPG 和 B LPG Plus） 16從蒸發器流出的冷卻液（僅限于 B5.9 LPG 和 B LPG Plus）

1冷卻液進口 2水泵 3冷卻液流經機油冷卻器 4通過氣缸的冷卻液流 5至缸蓋的冷卻液流 6從缸體流出的冷卻液 7至節溫器殼體的冷卻液 8節溫器 9冷卻液旁通通道 10至水泵進口的冷卻液流 11旁通通道關閉 12至散熱器的冷卻液 13至軸承座的冷卻液 14從軸承座流出的冷卻液 15流到蒸發器的冷卻液（僅限于 B5.9 LPG 和 B LPG Plus） 16從蒸發器流出的冷卻液（僅限于 B5.9 LPG 和 B LPG Plus）
