Perkins珀金斯柴油發動機電啟動馬達-拆卸和安裝方法

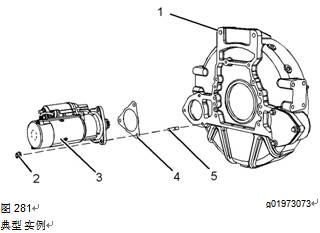

拆卸步驟

1.將蓄電池?cái)嗦烽_關轉到斷開位置。

2在與電動起動馬達和電磁閥相連的線束組件上作識別標記。

3從電動起動馬達和電磁閥上斷開線束組件。

4支撐電動起動馬達(3)。

5拆下螺母或螺栓(2)。

6拆下電動起動馬達(3)。

7如有安裝有密封墊，拆下密封墊(4)。

8如有必要，將螺柱(5)從飛輪殼體(1)上卸下。

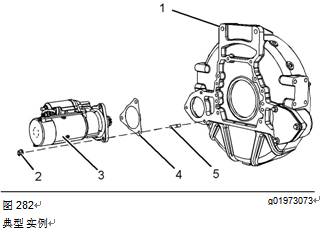

安裝步驟

1如有必要，將螺柱(5)安裝到飛輪殼體(1)中。擰緊螺柱M10至扭矩為18N·m(159lbin)。擰緊螺柱M12至扭矩為25N·m(221lbin)。

2如有必要，將新密封墊(4)安裝到飛輪殼體(1)的螺柱上。

3將電動起動馬達(3)安置到飛輪殼體(1)的螺柱上。

4安裝螺母或螺栓(2)。擰緊螺母M10至扭矩為44N·m(33lbft)。擰緊螺母M12至扭矩為78N·m(58lbft)。

5將線束組件連接到電動起動馬達及電磁閥上。

6將蓄電池?cái)嗦烽_關轉到接通位置。
