Perkins珀金斯柴油發動機交流發電機-拆卸步驟

拆卸步驟

開始:

a.拆下V形皮帶。請參閱《拆解和組裝》,“V形皮帶-拆卸和安裝”。

1.將蓄電池斷路開關轉到斷開位置。

2在線束組件的連接上做出臨時的識別標記。從交流發電機(2)上斷開線束組件。

3從交流發電機(4)上拆下螺栓和墊圈(6)。

4拆下螺母(7)，將螺栓(8)從支架(9)上拆下。

5拆下支架(9)。

6拆下螺母(1)，將螺栓(3)從交流發電機(2)上拆下。

注:當拆下螺栓時，應支撐交流發電機。

7.將交流發電機(2)從交流發電機的支架上拆下。

8.如有必要，按照步驟8.a至步驟8.b拆卸交流發電機的皮帶輪。

注:這種方法不適用于一些皮帶輪配置類型。

a.使用內六角扳手固定交流發電機(2)的軸。使用帶柄的梅花扳手松開螺母(5)（未顯示）。

b.從交流發電機(2)上卸下螺母(5)（未顯示）和皮帶輪(4)。

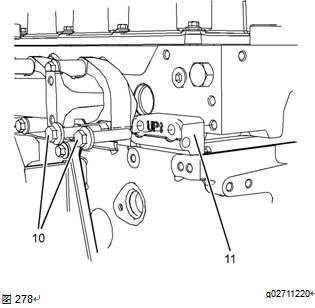

9如有必要，按照步驟9.a至步驟9.b將交流發電機的支架從缸蓋上拆下。

a.從支架(11)上卸下螺栓(10)。

b.從缸蓋上拆下支架(11)。
