三菱8DC9柴油機維修保養燃油噴射調整技術數據

2016-11-1 23:05:01

1　三菱8DC9型柴油發動機主要性能參數

發動機型號：三菱(MITSUBISHI)8DC9型柴油發動機
發動機型式：四行程循環、水冷、直接噴射式
缸數與排列：8缸呈90°V形排列
缸徑×行程：135×140
總的活塞排量：16031
壓縮比：17
標定轉速(r/min)：2200
標定輸出功率JIS(kW)：235.2
最大扭矩JIS(kg^.m/r/min)：110/1400
工作順序：1-2-7-3-4-5-6-8
燃油噴射時刻(°)：上止點前16
燃油噴射壓力(MPa)：17.64
氣缸壓縮壓力(MPa/r/min)：28/200
氣門間隙(冷態時,mm)：進氣門0.40、排氣門0.60
無負荷最低轉速(r/min)：450～500
無負荷最高轉速(r/min)：2480～2520
噴油泵型式：BOSCH P型系列泵
調速器型式：機械式
噴油器與噴油嘴型式：雙彈簧、NP-DLLA160S325N507

2　三菱8DC9型發動機噴油泵調速器總成的調整數據

三菱8DC9柴油機噴油泵調整

噴油泵總成基本參數	噴油泵總成件號與編號			噴油泵編號 (NP-PE8P)				調速器編號 (NP-EP/RFD)				提前器編號 (NP-EP/SP)
	ME066072 (106871-2090)			106087-5181				105487-0450				105636-0460
	31260-32010 (106871-2011)			106087-5181				105487-0450				105636-0400
	ME066235 (106871-2150)			106087-5181				105487-0450				105636-0460
	ME066266 (106871-2170)			106087-5181				105487-0450				105636-0460
	31260-33010 (106871-2071)			106087-5181				105487-0460				105636-0400
	ME066128 (106871-2072)			106087-5181				105487-0460				105636-0460
調試條件	噴油嘴型號							105780-0000或BOSCH　NO.DN12SD12T
	噴油器型號							105780-2080或BOSCH　NO.EF8511/9A
	噴油嘴針閥開啟壓力(MPa)							17.2
	高壓油管							φ8×φ3×600
	試驗用油			牌號				JIS2號輕柴油
				油溫(℃)				40～45
	溢油閥開啟壓力(MPa)							0.16
噴油正時	噴油泵旋轉方向							順時針(從泵驅動端看)
	柱塞預行程							第1缸柱塞4.8±0.05
	噴油順序							1-2-7-3-4-5-6-8
	噴油間隔角度(°)							45±30′
噴油量	齒桿位置 (mm)	噴油泵轉速 (r/min)				噴油次數 (st)		噴油量 (ml)		固定方法				備注
	9.7	700				1000		102～108		齒桿				調整基準點
	9.7	200				1000		15.7～21.3		齒桿
	≈6.7	1100				1000		110.4～121.3		調速手柄
	9.7	700				1000		104～106		調速手柄
	9.7	100				1000		95～135		調速手柄
提前器	105636-0400	噴油泵轉速 (r/min)				850±50		900		1000				1150
		提前角 (°)				0		0.8±0.50		2.1±0.50				5.5±0.50
	105636-0460		噴油泵轉速 (r/min)		600±50		700		800		1000		1150
			提前角 (°)		0		0.7±0.50		2.0±0.50		3.6±0.50		5.5±0.50

(2) 三菱8DC9柴油機調速器調整
1)調速器編號105487-0450的調整(圖1)

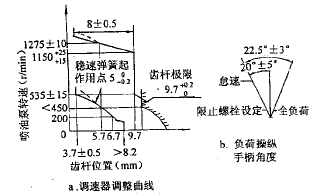

圖1　8DC9型發動機調速器(105487-0450)
調整曲線

2)調速器編號105487-0460的調整(圖2)


圖2　三菱8DC9柴油機調速器(105487-0460)
調整曲線

3　三菱8DC9-1A型發動機噴油泵調速器總成的調整數據

三菱8DC9-1A型發動機噴油泵調整

噴油泵總成基本參數	序號	噴油泵調速器編號與型號
	1	噴油泵總成件號與編號				ME092356　　(106873-2570)
		噴油泵編號與型號				106087-7720　NP-PE8P120/721RS3000
		調速器編號與型號				105487-4270　NP-EP/RFD200/1400PF31DSR
		提前器編號與型號				105636-1670　NP-EP/SP500-1100Z5R
	2	噴油泵總成件號與編號				ME066613　　(106871-2600)
		噴油泵編號與型號				106087-5510　NP-PE8P120/721RS3000NP170
		調速器編號與型號				105487-1590　NP-EP/RFD200/1400PF31DSRN110
		提前器編號與型號				105636-0770　NP-EP/SP900-1150Z6.5R
	3	噴油泵總成件號與編號				(106871-7270)
		噴油泵編號與型號				NP-PE8P120/721RS3000NP170
		調速器編號與型號				105487-2850　NP-EP/RFD200/1400PF31D5R
		提前器編號與型號
試驗條件	1 2 3	噴油嘴型號				105780-0000或BOSCH　NO.DN12SD12T
		噴油器型號				105780-2080或BOSCH　NO.EF8511-9A
		噴油嘴針閥開啟壓力(MPa)				17.2
		高壓油管				φ8×φ3×600
		試驗用油		牌號		SAEJ967C或BOSCH　OL61V11柴油
				油溫(℃)		40～45
		溢油閥開啟壓力(MPa)				0.16
噴油正時	1 2 3	噴油泵旋轉方向				順時針(從泵驅動端看)
		柱塞預行程				第1缸柱塞4.8±0.05
		噴油順序				1-2-7-3-4-5-6-8
		噴油間隔角度(°)				45°±30′
噴油量	1	齒桿位置 (mm)	噴油泵轉速 (r/min)		噴油次數 (st)	噴油量① (ml)	最大噴油量偏差	備注
		9.5	700		1000	114.5～121.5	-	齒桿固定 (調整基準)
		≈6.1	225		1000	17～23	-	齒桿固定
		R1(9.5)	700		1000	117～119	-	調速手柄全加
		R1(9.5)	1100		1000	qA+0.8≤qB≤qA+11.2②	10.4	調速手柄全加
		-	100		1000	125～165	-	調速手柄全加
噴油量	2	齒桿位置 (mm)	噴油泵轉速 (r/min)		噴油次數 (st)	噴油量 (ml)	最大噴油量偏差(ml	備注
		10.3	700		1000	118±3.5 ［122.7±3.5］	6	齒桿固定 (調整基準)
		≈6.6	225		1000	20.3±3 ［22.5±3］	5	齒桿固定
		R1≈10.3	700		1000	qA=118±1 ［122.7±1］	-	調速手柄全加
		R1≈10.3	1100		1000	qA+0.8≤qB≤qA+11.2 ［qA+0.8≤q］	10.4	調速手柄全加
		-	100		1000	160±20 ［166.4±20］	-	調速手柄全加
		-	700		1000	118±1 ［122.7±1］	-	調速手柄全加
	3	9.5	700		1000	114.5～121.5	-	齒桿固定 (調整基準)
		≈6.1	225		1000	17～23	-	齒桿固定
		R1(9.5)	700		1000	117～119	-	調速手柄全加
		R1(9.5)	1100		1000	qA+0.8≤qB≤qA+11.2	10.4	調速手柄全加
		-	100		1000	135～175	-	調速手柄全加
提前器	1 與3	噴油泵轉速(r/min)			500以下	500	1100	-
		提前角(°)			開始0	＜0.5	4.5～5.5	-
	2	噴油泵轉速(r/min)			950以下	900	1100	1150
		提前角(°)			開始0	＜0.5	4.5～5.5	6.5(極限)

①用SAE標準試驗油時噴油量，括號內為用了BOSCH OL61V11柴油時噴油量。
②qA、qB分別指調速器調整曲線上A與B點時的噴油量。
(2)調速器調整1)調速器編號105487-4270的調整(圖3)


圖3　三菱8DC9-1A型發動機調速器
(105487-4270)調整曲線

2)調速器編號105487-1590的調整(圖4)


圖4　三菱8DC9-1A型發動機調速器
(105487-1590)調整曲線
